Products Manual

Products Name:IR 6 Keys RGB LED Controller

Mode No:FC-PB-I6Q

Products Description:

This 6keys infrared controller adopts the advanced micro control unit, it is used for controlling all kinds of lamp whose source of light is LED. For instance, led source , flexible led strip, wall washer, glass curtain wall light and so on; it has many advantages such as low price, easy connection and simplicity to use. Meanwhile, you could adjust brightness, static color choices and various dynamic changes in lighting effects through infrared remote control.

Technical Specification:
  ● Working temperature: -20-60 ℃

   ● Voltage supply: DC5V, 12V, 24V optional (for orders specify voltage)

   ● Output: 3 channels

   ● Connecting mode: common anode or common cathode

● External dimension: L49.5XW34.5XH22 mm

● Net weight: 50g

  ● Function model : 21 models

  ● Static power consumption: <1 W

 ● Output current: <2 A (each channel)

 ● Output power: 5 V<30W, 12V<72W, 24V<144w< span="">

  Connecting:12V 5050LED strips    10meter   30LEDS/Meter

                            5meters   60LEDS/Meter

            12V  9 lamp module   100groups

External Description：

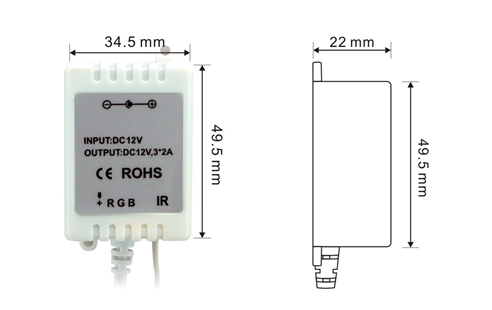

 Controller Size：

Remote Controller:

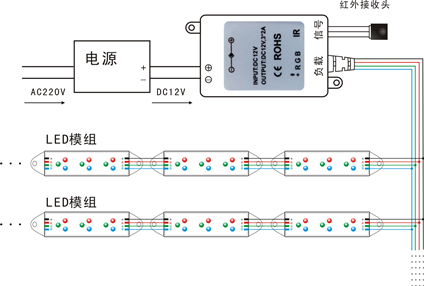

Connecting Drawing:

Key Function:

	On/Off	Turn off/on Controller
	Mode	Mode Change key,presseach time an the model will be changed..total 21models.
	Brightness+/-	+：Brightness increase,press each time the bright will add 1,-:brightness decrease,press each time,the brightness will be decreased,in total 256 level;
	Speed+/-	+：press each time, the speed will be increase 1,—：press each time will be decrease,in total 100 level.

Direction for using：

1. Connect the Load wire firstly,following by the power wire, Please ensure short circuit can not occur between connecting wire before you turn on the power；

2. 2.Operation: you will receive infrared remote control in front of infrared receiver to ensure that there is no barrier between the remote controller and receiver.

The Key-Press function as the flowing:

Common Problem and solution method:
